Розетка с выключателем врезная меб. мод. 001-2, 86х86мм 11.102.10.011
Примечание: Все представленные и упомянутые декоры являются репродукциями. Выбор подходящего по цвету декора возможен только с использованием оригинального образца.
Описание

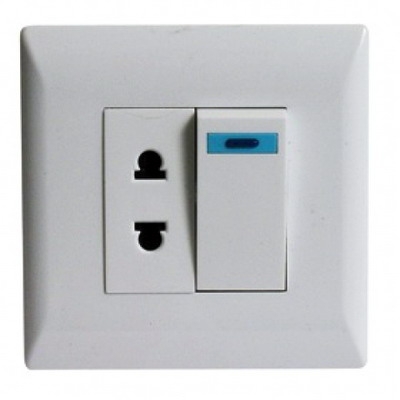

SC-001 Розетка с выключателем врезная, разборная, мебельная, 11.102.06.011.

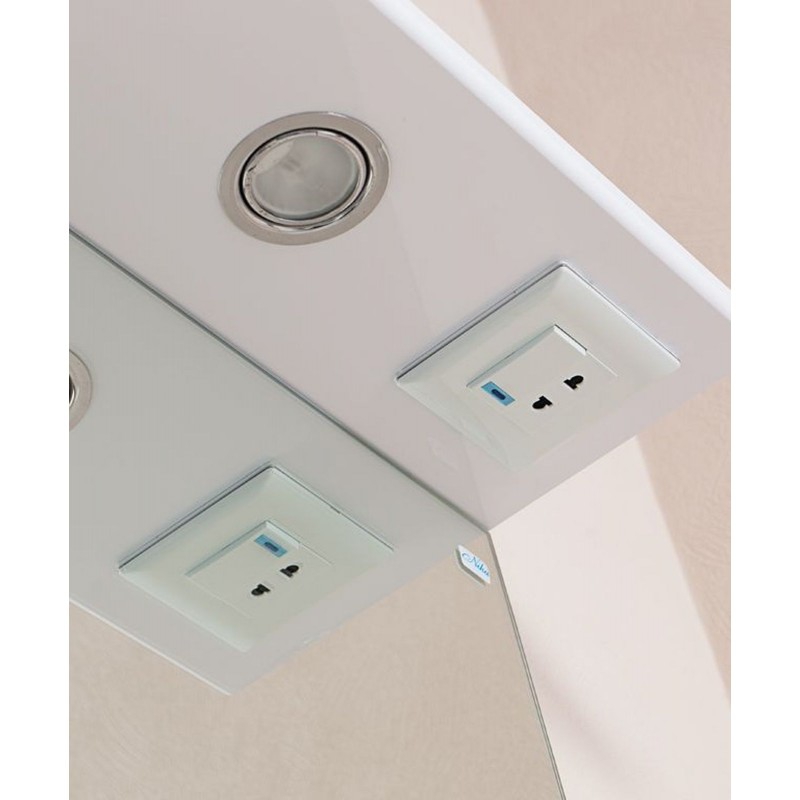

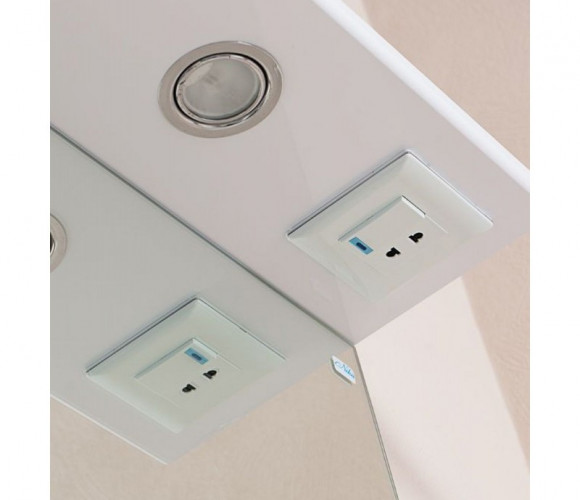

Розетка с выключателем предназначена для подключения электроприборов и устройств с возможностью замыкания/размыкания электрической цепи.
Технические характеристики:
1. Тип монтажа: врезной
2. Тип выключателя: нажимной
3. Напряжение: 250 Vmax, 50 Hz
4. Ток: выключатель - 10 Аmax , розетка - 10 Аmax
5. Габаритные размеры (длина х ширина х высота): 86 х 86 х 35 мм
6. Размеры клавиши: 44 х 22 мм
7. Размеры установочного отверстия (длина х ширина х глубина): 42 х 36 х 25 мм
8 Степень защиты от воздействия окружающей среды: IP20
9. Цвет корпуса: белый
10. Материал корпуса: пластик

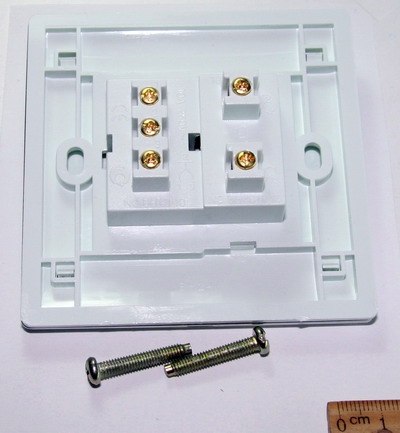

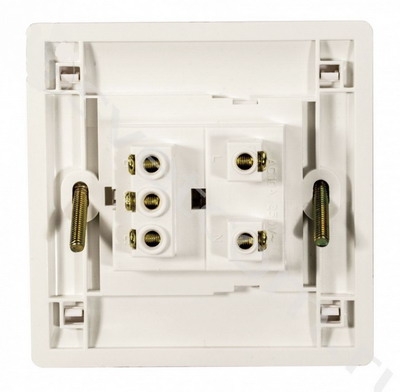

Розетка с выключателем разборная. На корпусе имеется 2 продолговатых отверстия d=3 мм для ее крепления винтами (М4 х 26 мм). Провода подключаются с обратной стороны 5 прижимными винтами. Выключатель трёхпозиционный: контакт №2 (средний) общий, в зависимости от положения клавиши подключается или контакт №1 или №3. При нажатии верхней половины клавиши подключается нижний контакт (№3), при нажатии нижней половины клавиши подключается верхний контакт (№1).
Розетка имеет защитные шторки – это подвижная пластиковая деталь, закрепленная в центре и имеющая по бокам две скошенные в разные стороны площадки. При одновременном надавливании на защитные шторки округлыми штифтами вилки они проворачиваются по или против часовой стрелке, открывая доступ к электрическим контактам розетки.
ВАЖНОЕ примечание: При установке и эксплуатации данной розетки с выключателем помните, что все электрические подключения к данному устройству (с 'тыльной' стороны) не заизолированы и не имеют защитного короба.
Заранее продумывайте способы обеспечения безопасности при работе с электро-устройством.
