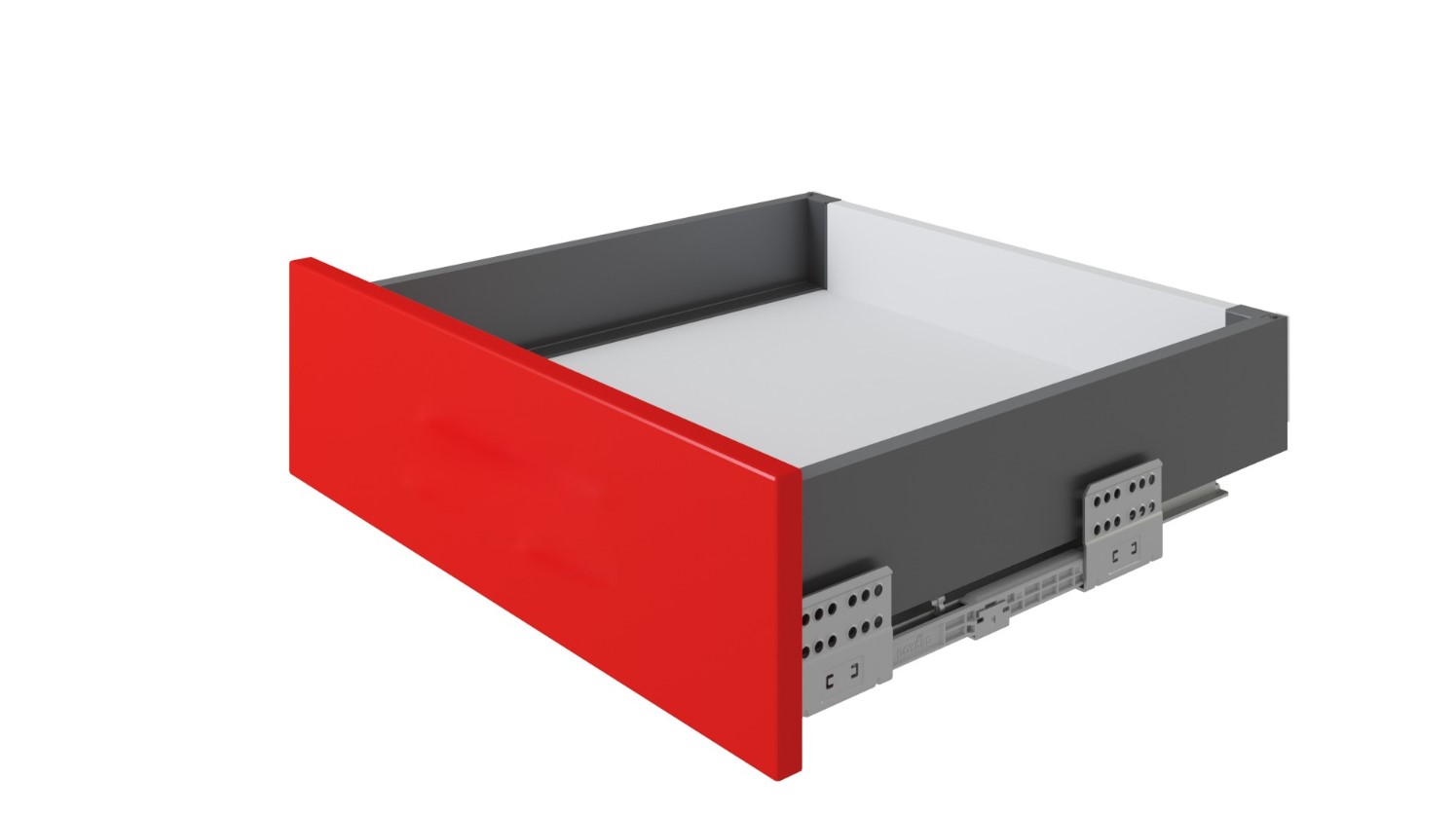

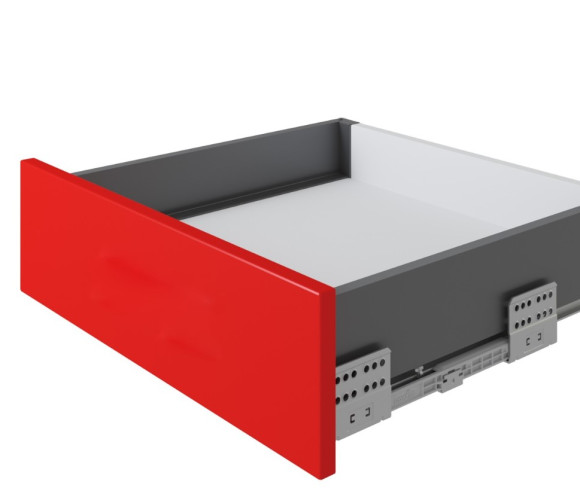

СТАРТ ПУШ+СОФТ SB38 — комплект систем выдвижения для сборки выдвижного ящика с прямыми боковинами стандартной высоты 86 мм для мебели без ручек с открытием от нажатия и плавным доведением.
Для того, чтобы механизм ПУШ+СОФТ сработал корректно и обеспечил повторное открытие выдвижного ящика от нажатия на фасад, в уникальной конструкции системы имеется особая рейка с зубчатыми выступами для перевзвода механизма ПУШ. Шаг зубчатых выступов равен 110 мм – именно на такое расстояние достаточно открыть мебельный модуль для срабатывания амортизатора и последующего открытия от нажатия.
В рейке ответной части механизма ПУШ имеется регулировочный винт, который уточняет зазор между фасадом и краем боковых стенок корпуса в диапазоне от 4 до 6 мм (рекомендуемый оптимальный зазор — 5 мм.) Уточняя величину зазора, можно корректировать качество срабатывания механизмов ПУШ при нажатии в разные точки фасада (при условии полного прожимания фасада пользователем на всю глубину зазора).

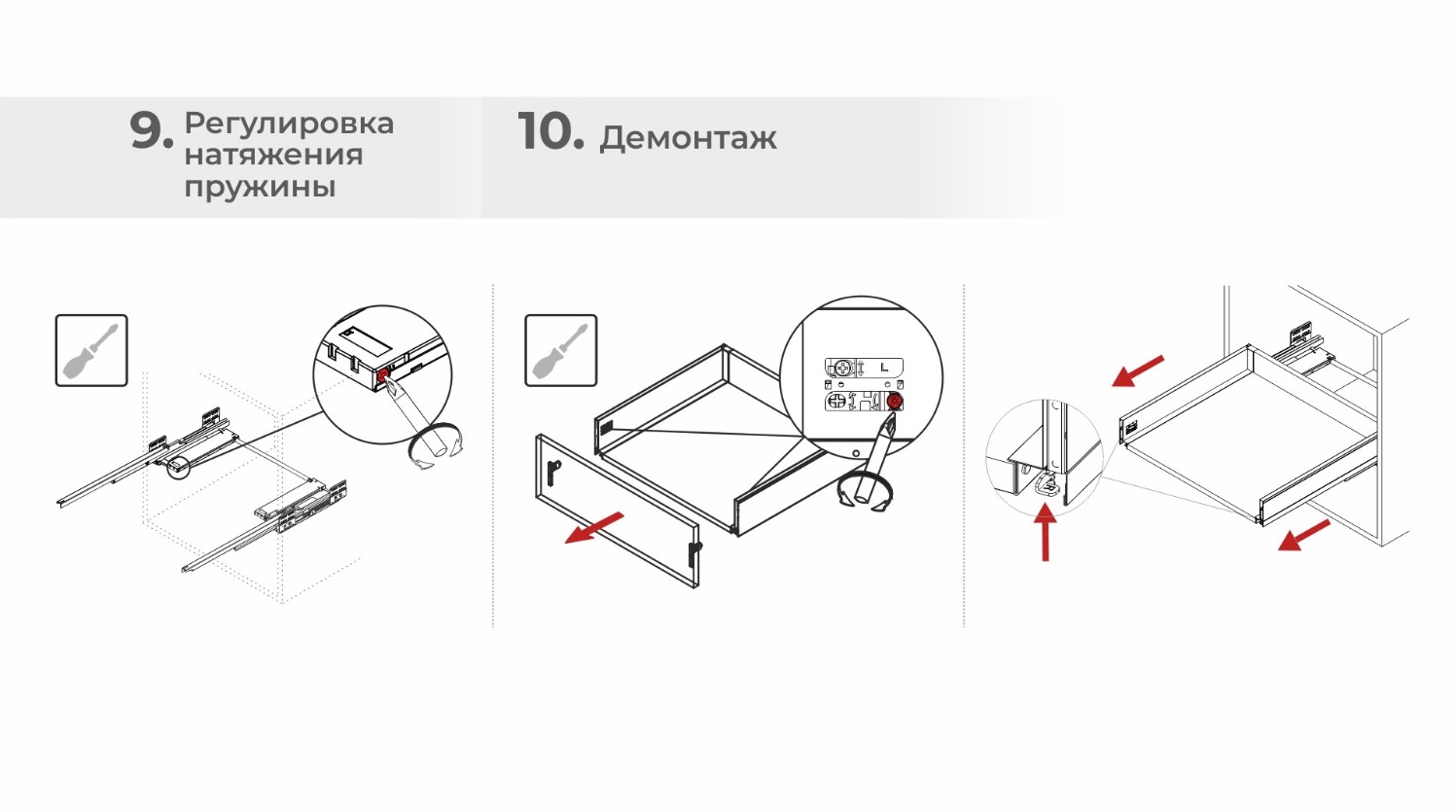

Регулировочный винт в механизме ПУШ корректирует параметр усилия на открывание, который зависит от весогабаритных характеристик выдвижного модуля и степени его загрузки.

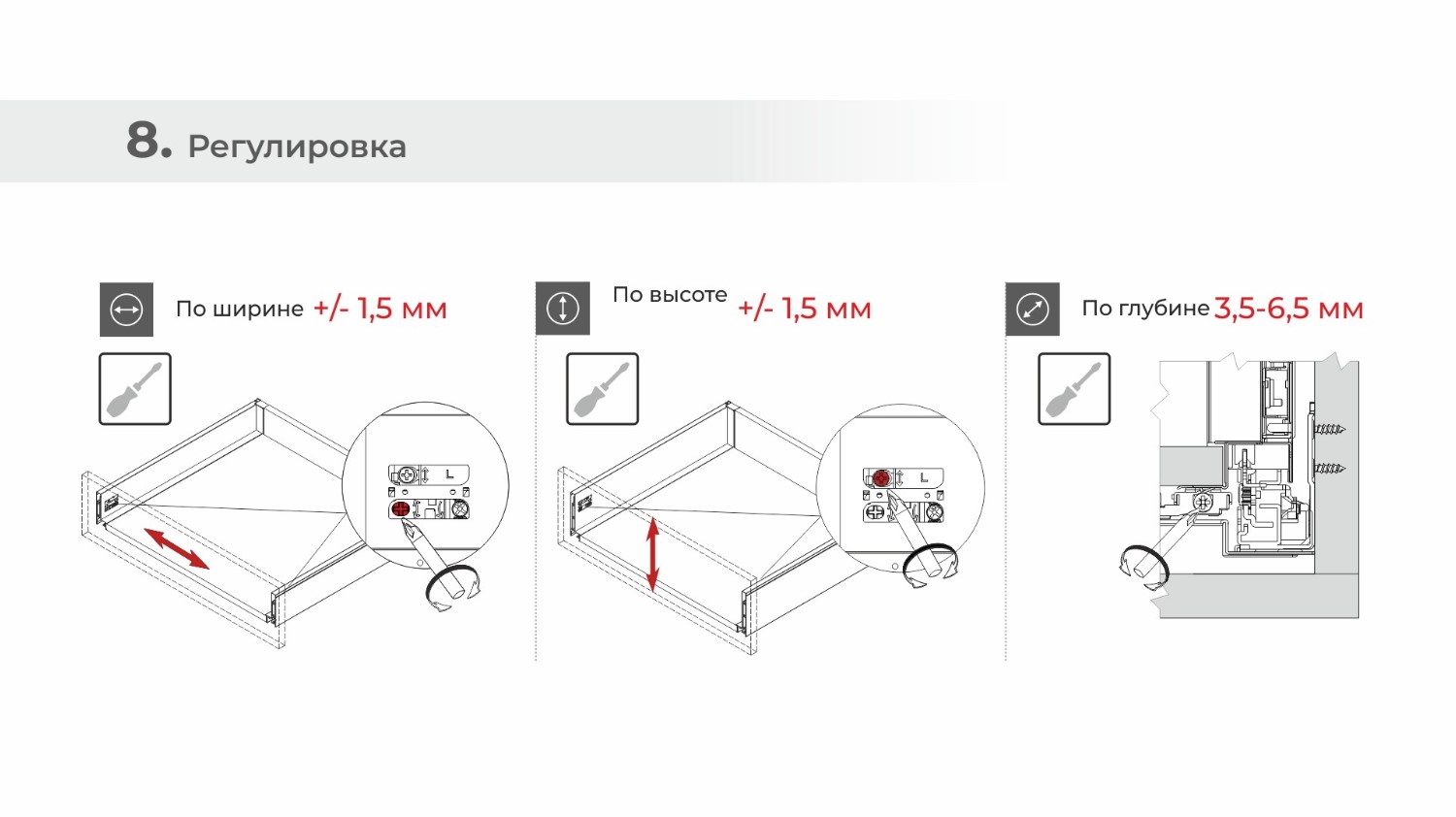

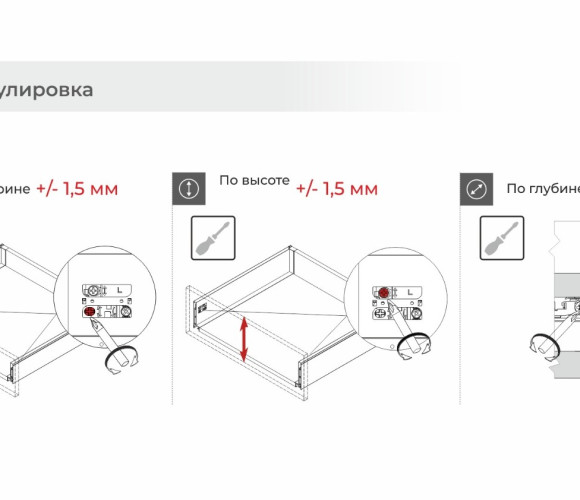

СТАРТ ПУШ+СОФТ допускает регулировку фасада по ширине и высоте на +/- 1,5 мм.
Направляющие системы СТАРТ ПУШ+СОФТ SB38 оснащены зубчато-реечным механизмом синхронизации, обеспечивающим бесшумный и равномерный ход без перекосов при движении.

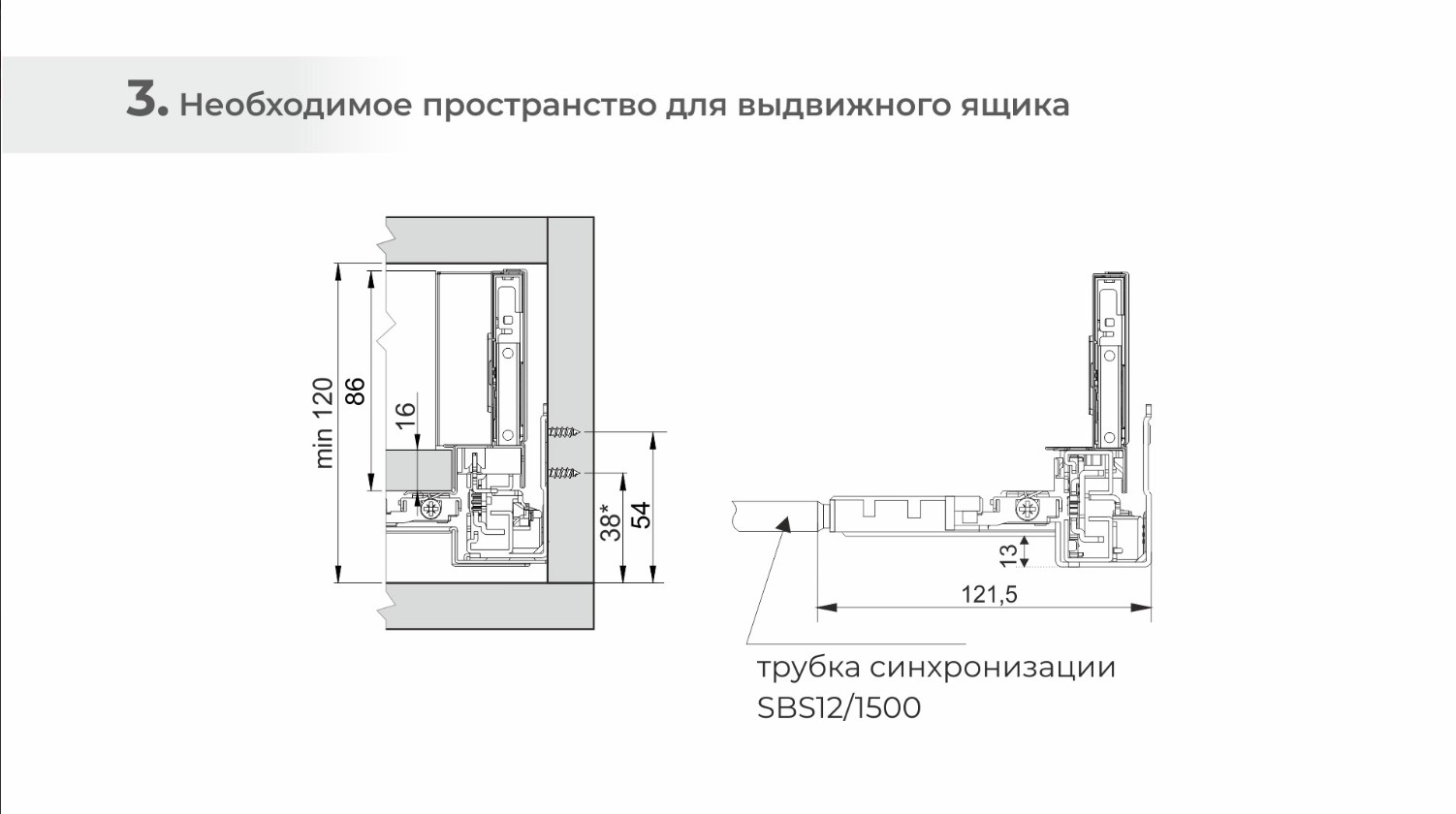

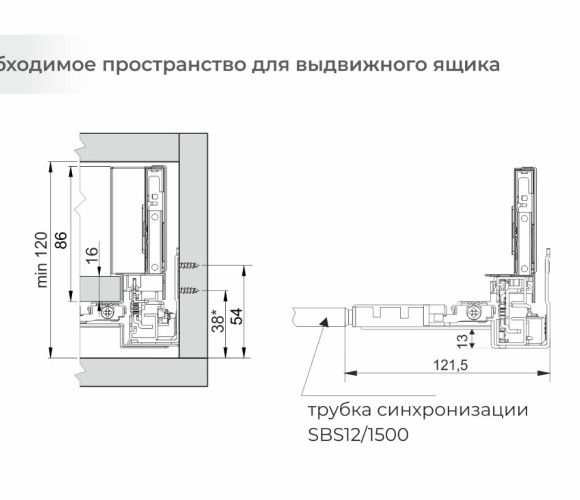

Системы СТАРТ ПУШ+СОФТ SB38 чаще всего используют в производстве современной кухонной мебели и мебели для ванной комнаты: в модулях с высотой боковых стенок 86 мм (минимальная высота проёма 120 мм) удобно хранить столовые приборы, небольшие/невысокие упаковки продуктов, предметы личной гигиены.

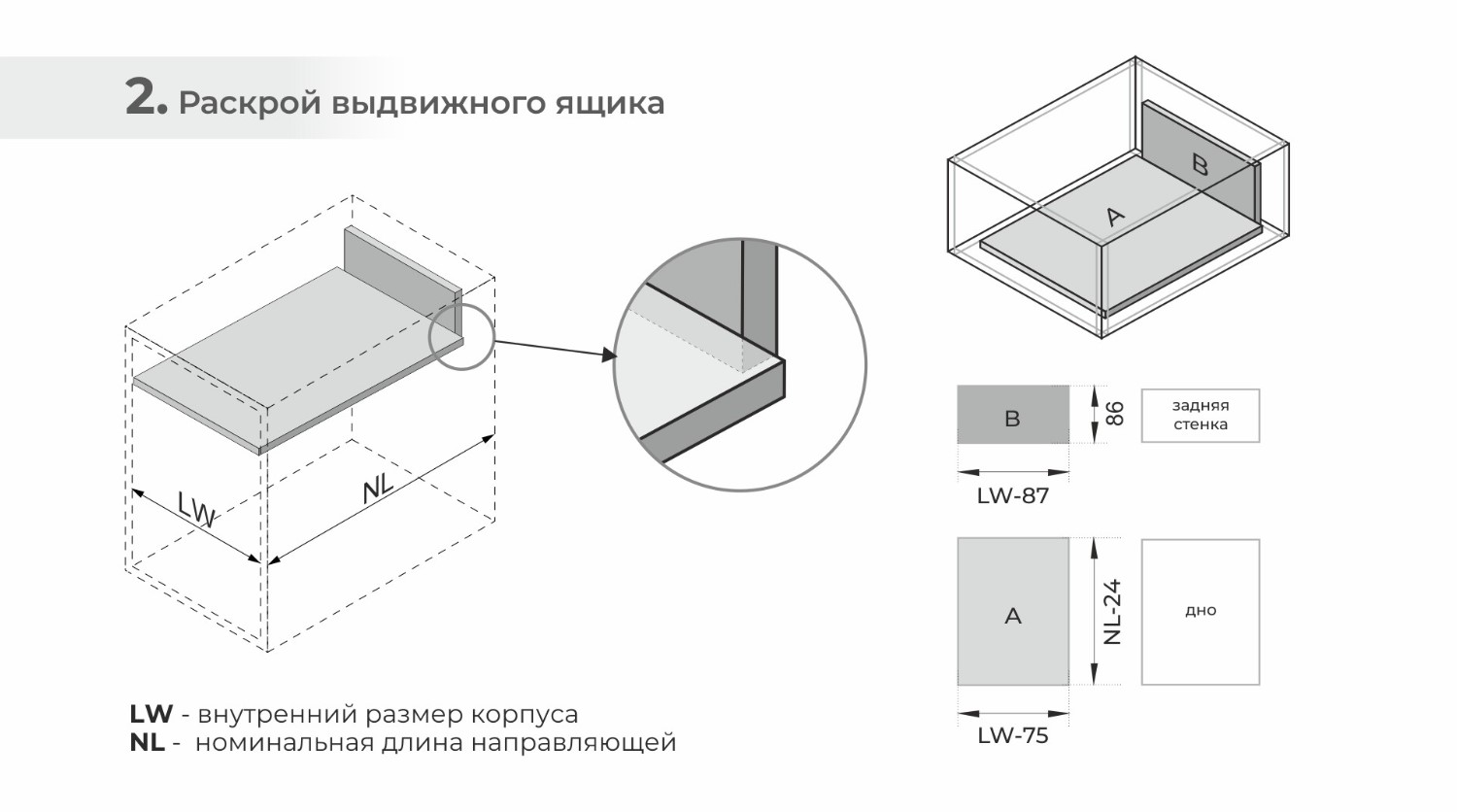

Для сборки выдвижного мебельного ящика на базе СТАРТ ПУШ+СОФТ SB38 необходимо самостоятельно изготовить фасад, заднюю стенку и дно мебельного ящика. Дополнительные рейлинги позволяют увеличить полезную высоту боковых стенок выдвижного ящика. Рейлинги и держатели к ним приобретаются отдельно.

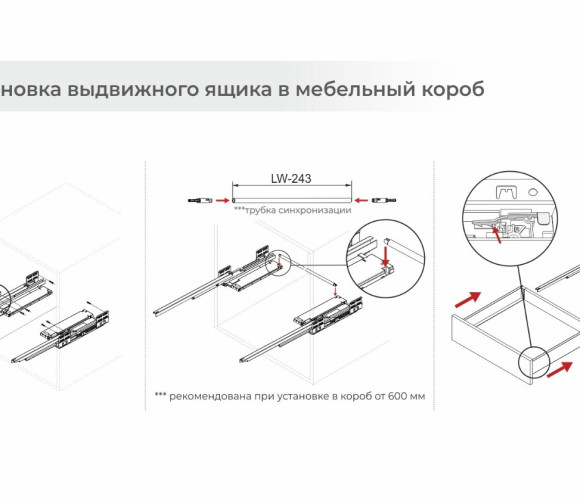

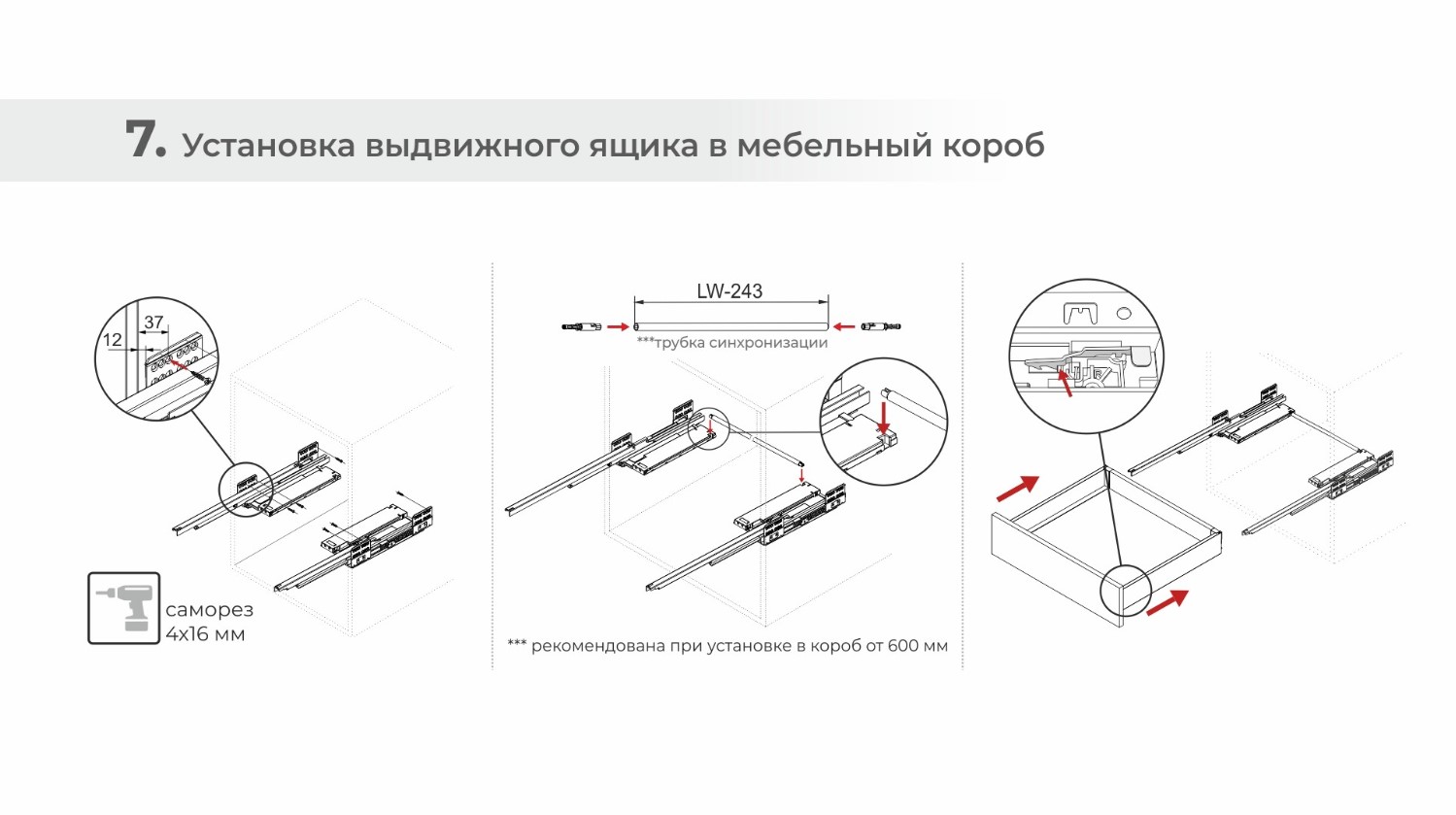

При создании габаритных мебельных ящиков шириной от 600 мм рекомендуется использовать поворотно-синхронизирующую трубку SBS12. Держатели для трубки представлены в комплекте СТАРТ ПУШ+СОФТ, а SBS12 приобретается отдельно.
Внимание, важная информация!

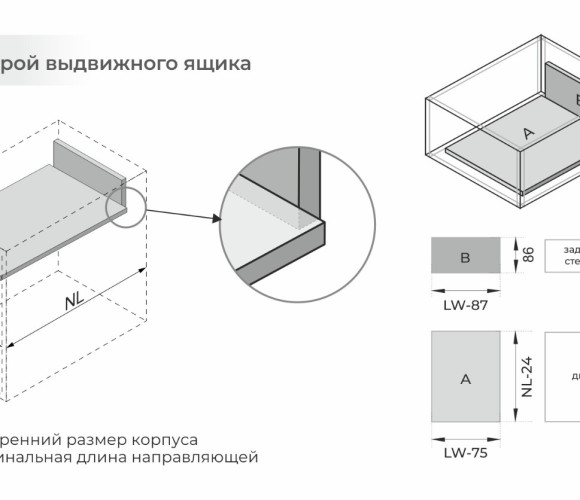

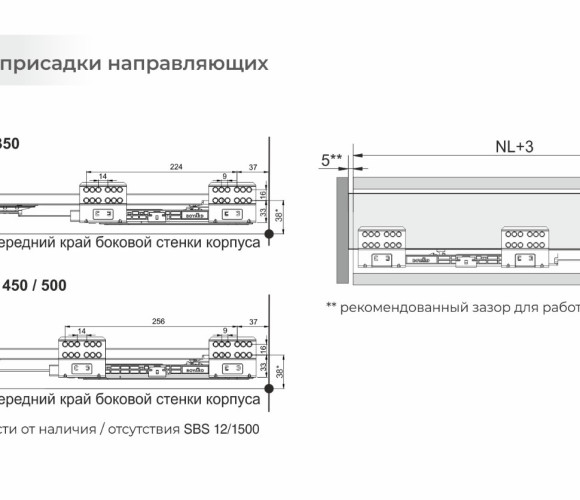

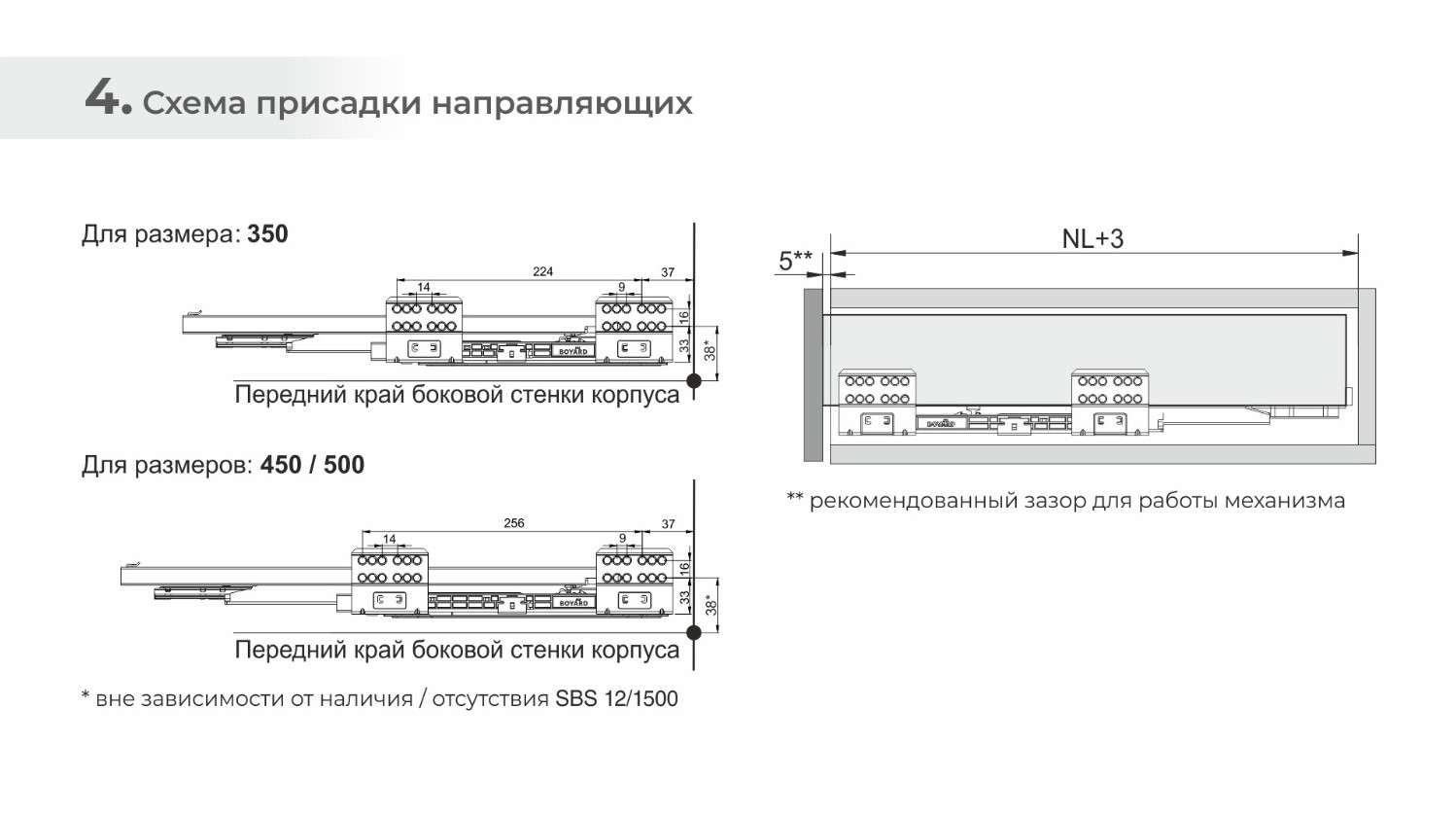

Раскрой СТАРТ ПУШ+СОФТ идентичен раскрою других модификаций СТАРТ (СОФТ или ПУШ) за исключением одного параметра: в данной модификации расстояние от нижней плоскости до присадки под установку механизма ПУШ или механизма ПУШ с трубкой синхронизации (при создании широких выдвижных мебельных модулей) составляет 38 мм.
Внимание, важная информация!

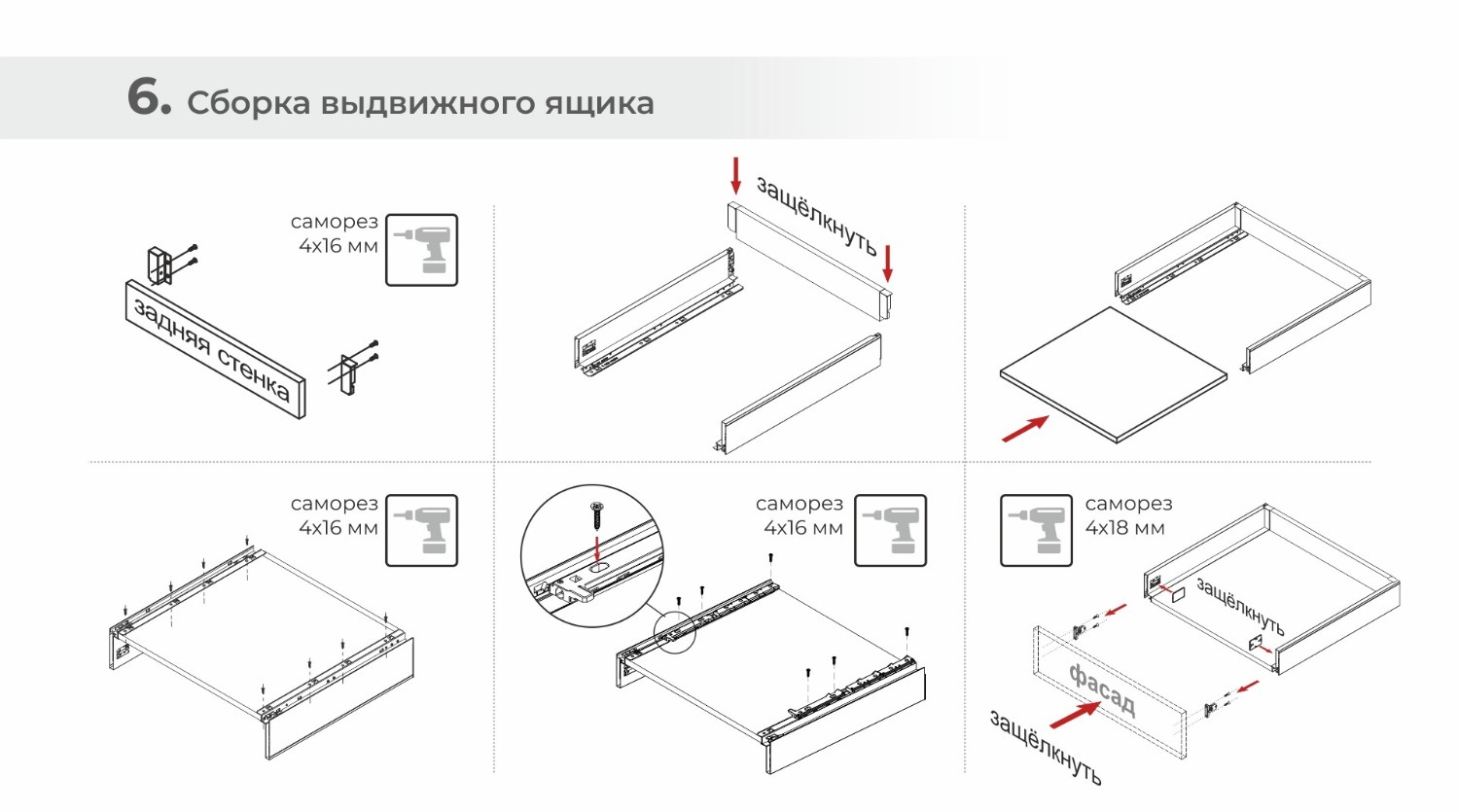

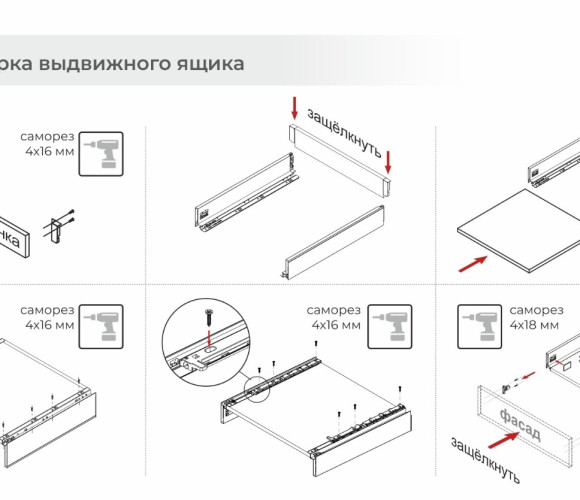

Сборка выдвижного ящика СТАРТ ПУШ+СОФТ проводится по аналогии со сборкой других типов СТАРТ, за исключением одного момента: при креплении боковины ко дну выдвижного ящика необходимо дополнительно прикрепить рейку ответной части механизма ПУШ через пластину крепления боковой стенки. Для простоты процесса на рейке предусмотрены специальные выступы, которые входят в отверстия пластины боковой стенки.

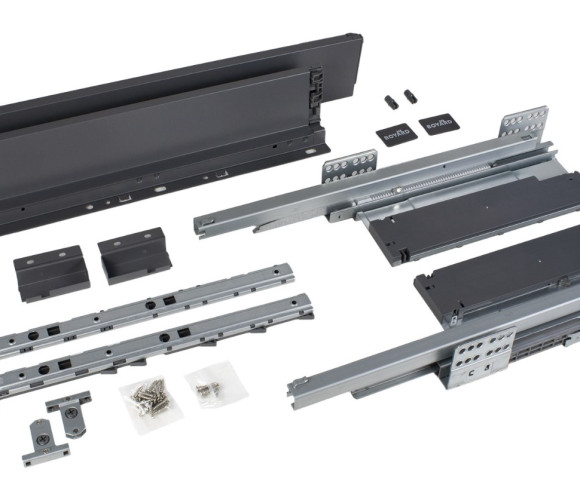

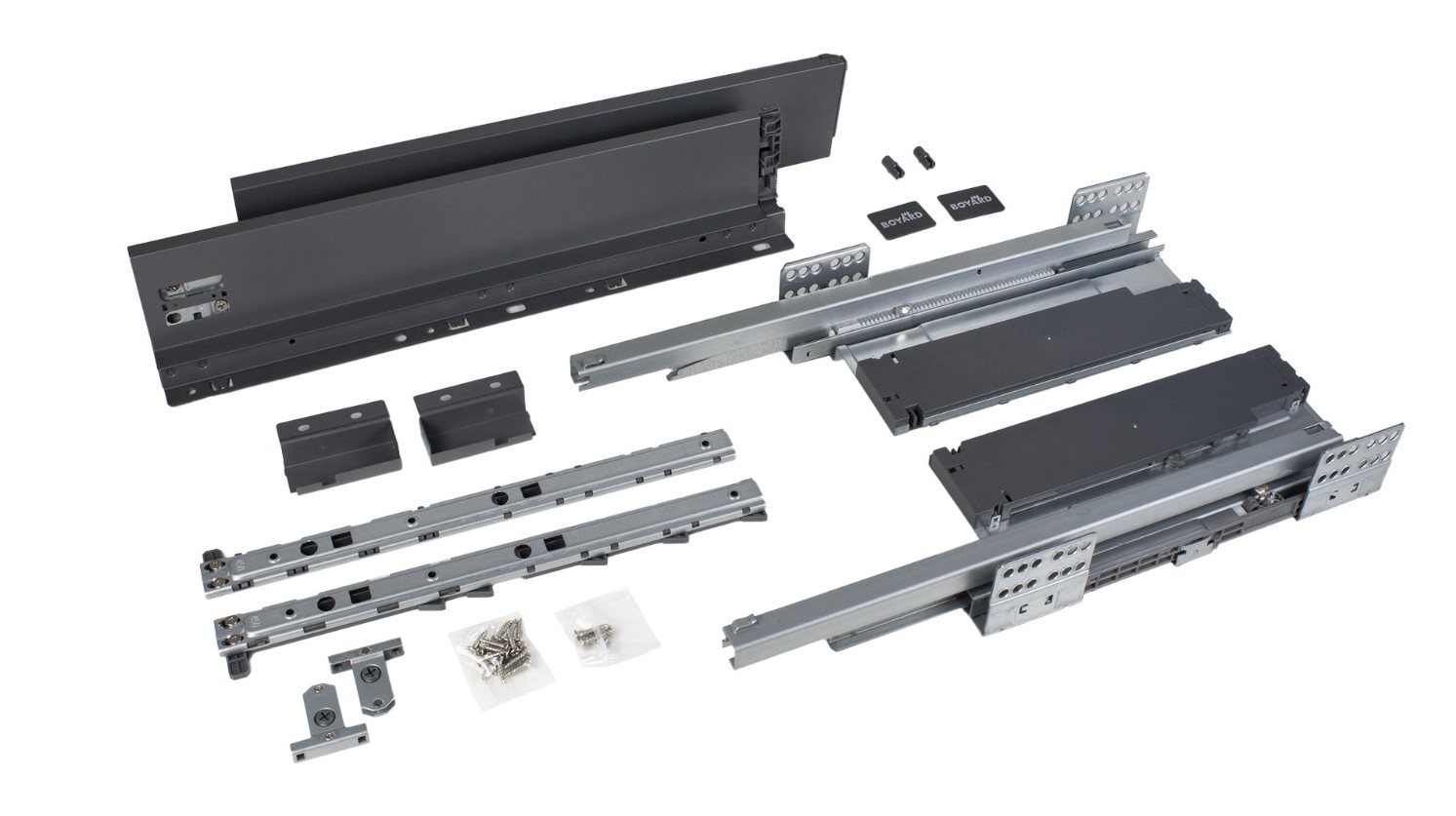

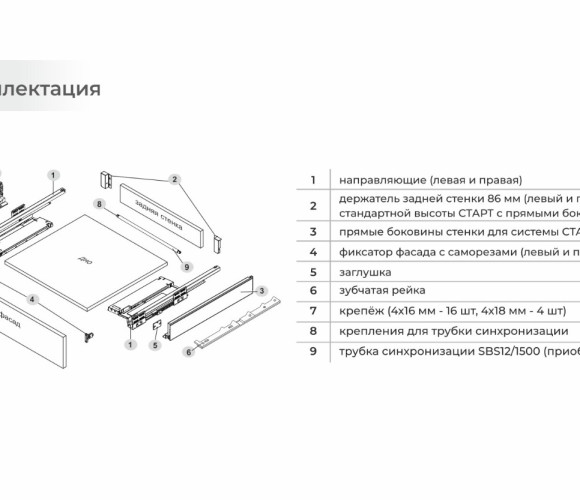

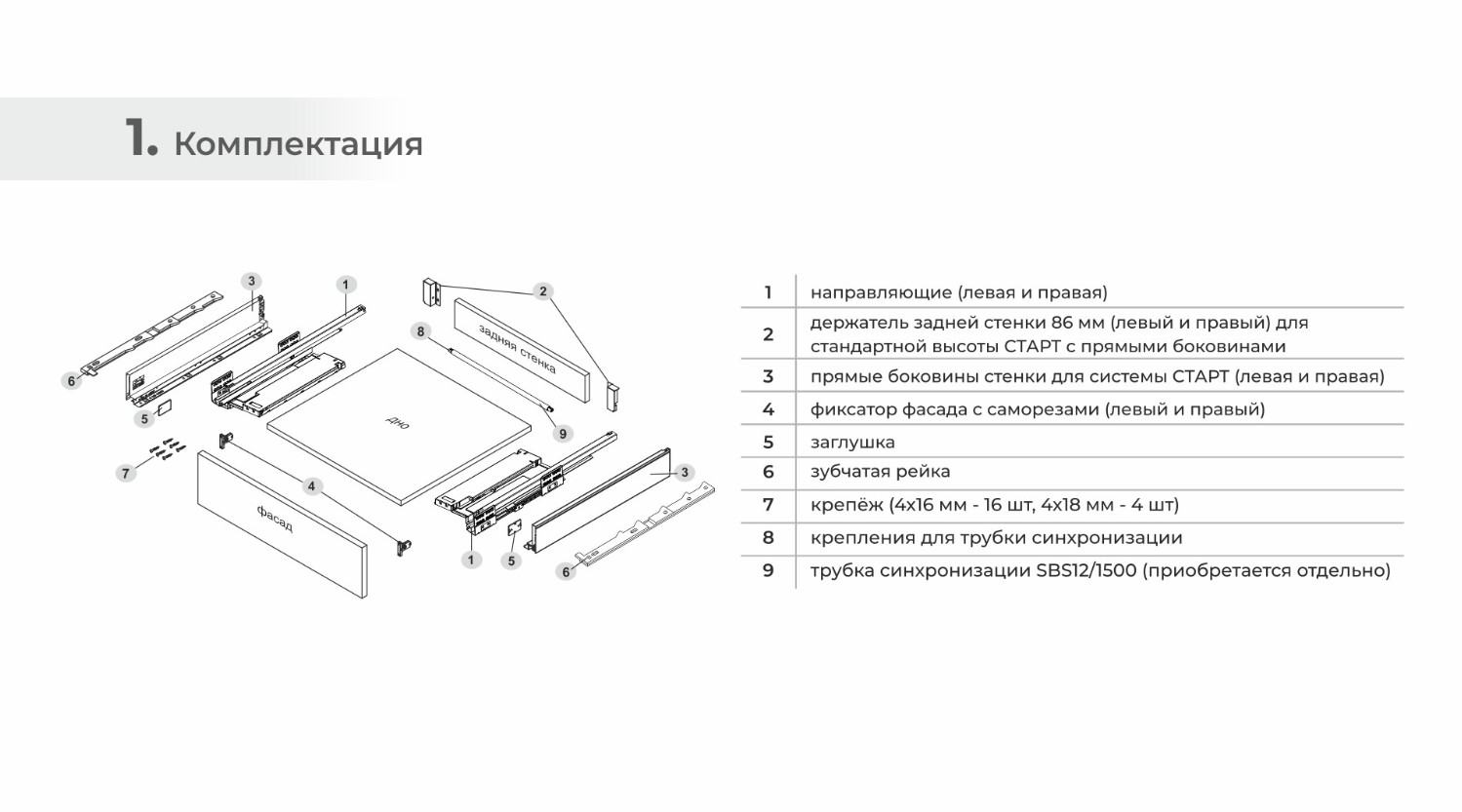

В комплект входит:
- Направляющие с амортизацией и механизмом ПУШ (левая и правая)
- Держатели задней стенки (левый и правый)
- Прямые боковые стенки СТАРТ (левая и правая)
- Фиксаторы фасада с саморезами (левый и правый)
- Заглушки
- Зубчатая рейка (левая и правая)
- Крепёж (4х16 мм – 16 шт., 4х18 мм – 4 шт.)
- Крепление для трубки синхронизации (2 шт.)
