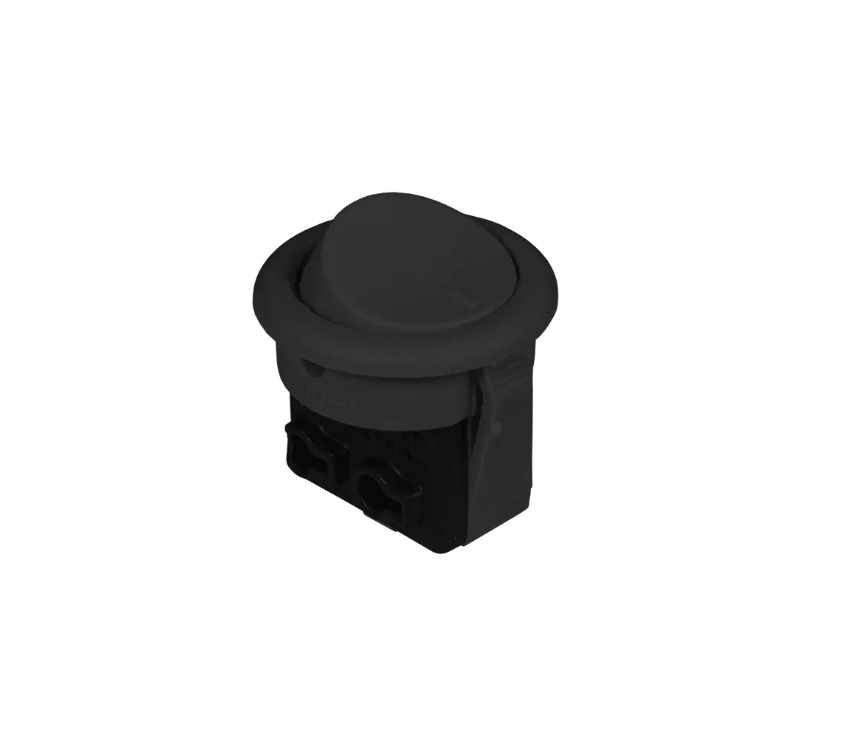

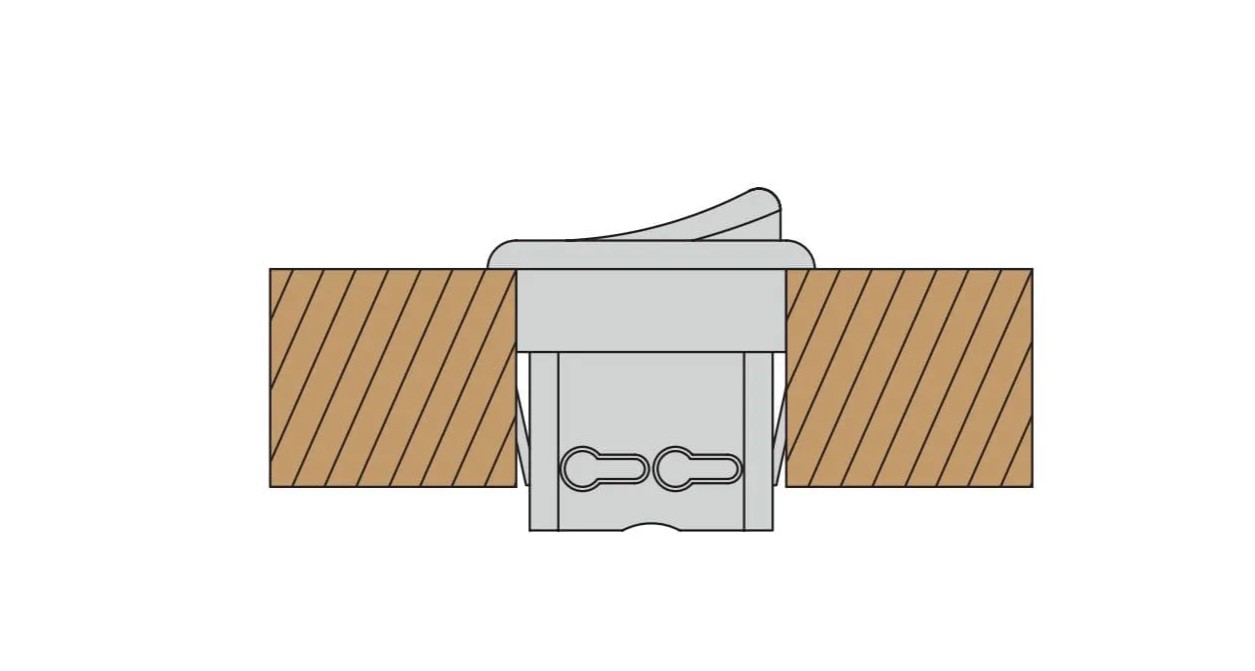

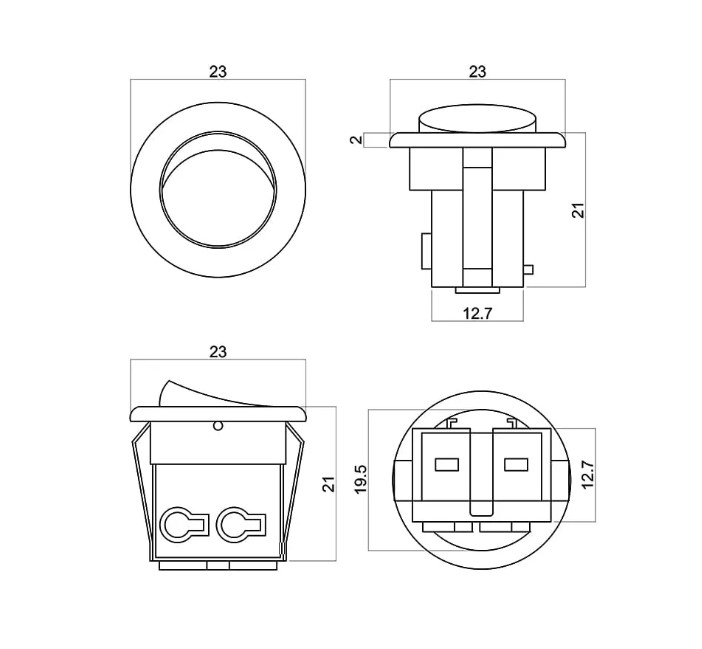

Выключатель D23 встраиваемый IP20, 6A, 250B (23х23х19,5 мм), с пружинным терминалом, черный - механическое устройство кнопочного типа, используемое для включения и выключения осветительных приборов. Выключатель встраивается в мебельное изделие из древесных плит, в предварительно сделанное отверстие соответствующего диаметра (20,2 мм).
По схеме подключения в электрической цепи; данное устройство размещается между блоком питания осветительного прибора и вилкой, вставляемой в розетку бытовой электросети.
При подключении выключателя D23 необходимо учитывать следующие технические особенности:
-
Фиксация проводов осуществляется посредством пружинного терминала.
-
Провод вставляется в клемму до щелчка.
-
Для извлечения провода требуется отжать пружину через отверстие, находящееся рядом со входом провода.
